結構說明

GGD的基本柜架采用8MF冷彎鋼材局部焊接拼裝而成，其剛性及承載能力均達到電器元件的安裝要求，框架上分別有按E=20mm和E=100mm數排列的安裝孔，以提高產品裝配的通用性。主母線排列在柜體上部，采用的ZMJ型母線夾為積木式組合結構，用高阻燃DMC 材料熱注成型，機械強度和絕緣性能優良，能承受有效值50kA ，峰值105kA的電流。

本開關柜全面符合國家標準GB7251、國際標準IEC 61439-1。

產品概述

GGD固定式交流低壓開關設備適用于發電廠、變電站、廠礦企業等電力用戶作為三相交流50Hz，額定工作電壓380V，額定電流至4000A以下的配電系統中，作為動力、照明及配電設備的電能轉換、分配和控制之用。該產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。

主要特點

1. GGD交流低壓配電柜的柜體采用通用柜形式，柜架用8MF冷彎型鋼局部焊接組裝而成，柜架零件及專用配套零件由型鋼定點生產廠配套生產，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高；
2. 充分考慮到柜體運行中的散熱，在柜體上下兩端均有不同數量的散熱槽孔；
3. 按現代工業產品造型設計要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方；
4. 柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型絕緣膠條，關門時門與柜架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級；
5. 裝有電器元件的儀表門用多股軟銅線與構架相連，柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路；
6. 柜體頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運；
7. 柜體的防護等級為IP30，用戶可根據環境的需要在IP20～I(xiàn)P40之間選擇。
8.

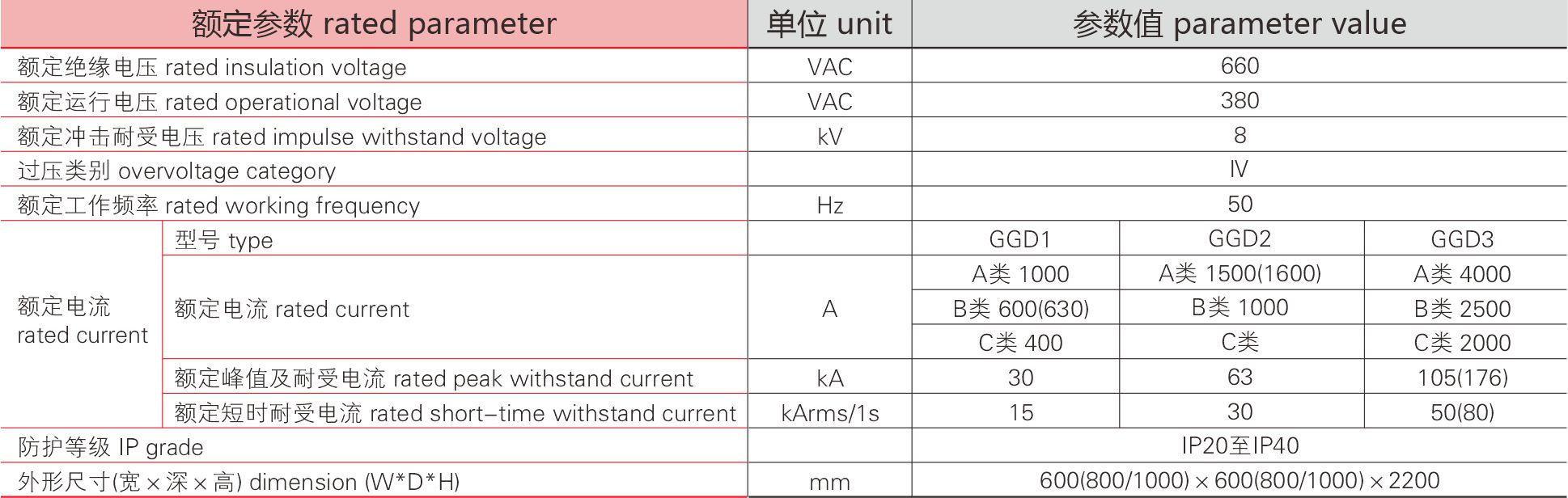

技術參數
